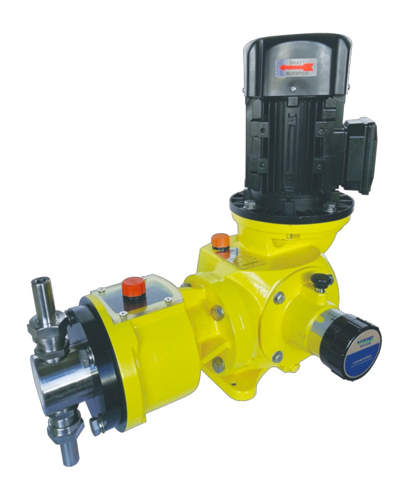

JWBS系列柱塞計量泵
簡要描述：
主要特征 堅固、緊湊的設計，泵頭體積小，具有可優化連接 柱塞直接作用于壓縮介質，容積效率高，在高壓時傳輸損失更小 適合高壓環境，適合輸送不含固體顆粒的介質，能輸送高粘度介質及一般腐蝕性或有毒介質；在輸送腐蝕性漿料及易燃易爆危險化學品時不推薦使用 可變偏心調節機構，確保流量調節精度，確保流量平緩變化。 采用耐磨、耐腐蝕俱佳的“石墨纖維+斯特封”式的多道組合密封結構，其中斯特封在自身產生密封的同時可充分保護石墨纖維，大大延長了填料壽命，同時具有專利的石墨纖維填料組合結構可使柱塞泵的密封性更優越
主要性能參數
編碼 | 最大流量(L/h) | 最大壓力(Mpa) | 柱塞直徑(mm) | 電機(kW) | 沖程次數(min-1) | 沖程長度(mm) |
JWBS500/0.8 | 500 | 0.8 | 70 | 0.75 | 144 | 16 |
JWBS500/0.5 | 0.5 | 0.55 |
JWBS430/0.9 | 430 | 0.9 | 65 | 0.75 |
JWBS430/0.6 | 0.6 | 0.55 |
JWBS360/1.0 | 360 | 1.0 | 60 | 0.75 |
JWBS360/0.7 | 0.7 | 0.55 |
JWBS320/1.2 | 320 | 1.2 | 56 | 0.75 |
JWBS320/0.8 | 0.8 | 0.55 |
JWBS250/1.5 | 250 | 1.5 | 50 | 0.75 |
JWBS250/1.0 | 1.0 | 0.55 |
JWBS200/1.8 | 200 | 1.8 | 45 | 0.75 |
JWBS200/1.2 | 1.2 | 0.55 |
JWBS160/2.3 | 160 | 2.3 | 40 | 0.75 |
JWBS160/1.6 | 1.6 | 0.55 |
JWBS120/3.0 | 120 | 3.0 | 35 | 0.75 |
JWBS120/2.0 | 2.0 | 0.55 |
JWBS90/4.1 | 90 | 4.1 | 30 | 0.75 |
JWBS90/2.8 | 2.8 | 0.55 |
JWBS60/5.9 | 60 | 5.9 | 25 | 0.75 |
JWBS60/4.0 | 4.0 | 0.55 |
JWBS45/7.6 | 45 | 7.6 | 22 | 0.75 |
JWBS45/5.2 | 5.2 | 0.55 |
JWBS38/9.2 | 38 | 9.2 | 20 | 0.75 |
JWBS38/6.3 | 6.3 | 0.55 |
JWBS30/11.3 | 30 | 11.3 | 18 | 0.75 |
JWBS30/7.8 | 7.8 | 0.55 |
JWBS20/16.4 | 20 | 16.4 | 15 | 0.75 |
JWBS20/11.0 | 11.0 | 0.55 |
JWBS11/25.0 | 11 | 25.0 | 12 | 0.75 |
JWBS11/17.0 | 13 | 17.0 | 0.55 |
JWBS7/36.0 | 7 | 36.0 | 10 | 0.75 |
JWBS7/25.0 | 8 | 25.0 | 0.55 |
控制方式
供電電源：380V/三相、220V/單相、220V/三相、50Hz/60Hz
可通過安裝變頻控制器接收外部控制信號，調節沖程速度，輸入信號：4-20mA模擬信號
開關控制器，以“開/停”方式控制三相電機，調節輸出流量
電動沖程控制器，接收外部控制信號，調節沖程長度（詳見產品目錄，“電動沖程控制器”）
主要應用
石油化工、化工、電力、冶金等各種領域，特別在高精度、高壓力、高溫度的領域表現突出
